Haveuse BSL Korfmann

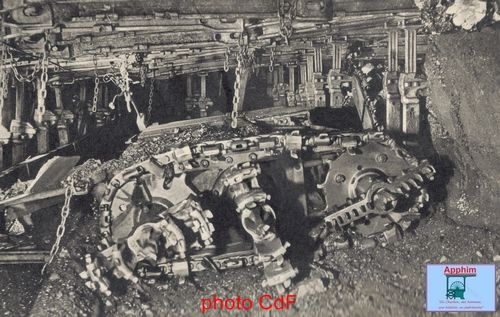

Les trois trépans, la chaîne de havage et le bras rouilleur

L'abatage et le chargement sont effectués par la B.S.L KORFMANN. A l'avant, cette machine possède une tête de havage à trois trépans ainsi qu'une chaîne qui termine l'abatage laissé par les trépans. Sur le côté, un bras rouilleur, réglable, termine le découpage vertical de la veine. La rotation des trépans projette les produits directement sur un convoyeur. L'évacuation est faite par des palettes fixées sur la chaîne de havage. La haveuse se déplace sur le daisne le long du convoyeur. Elle est guidée par deux mains courantes fixées sur le convoyeur. La machine attaque directement le charbon et peut toute la havée en une seule passe. Un soutènement est installé directement derrière son passage.

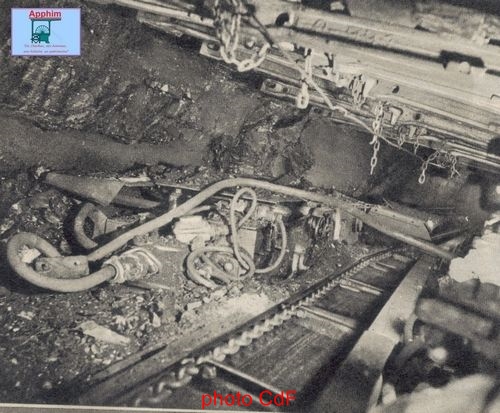

Dans le massif

Le soutènement est composé d'étançons Gerlach, Duplex et de rallonges articulées Gerlach 34-80 distantes de 0.60 m. Le toit est garni de planchettes. L'évacuation des charbons est assuré par un convoyeur blindé Westphalia PFO dont la tête motrice est entraînée par un moteur de 48 Ch. Le ripage du convoyeur est pneumatique.

Jean-Louis HUOT pour l'APPHIM
