L'extenseur Barnier

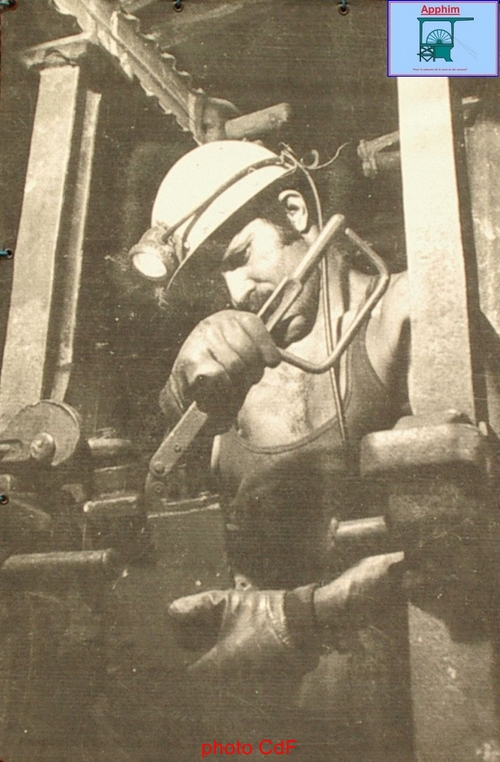

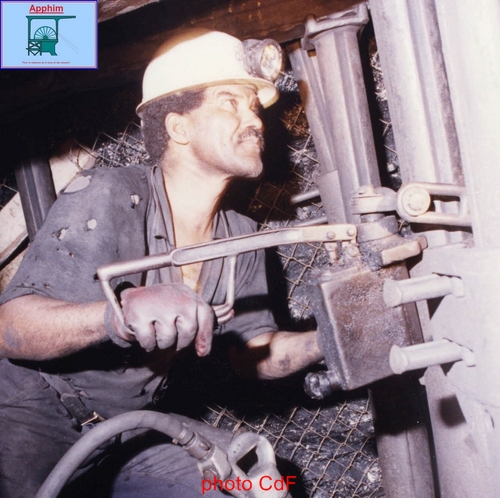

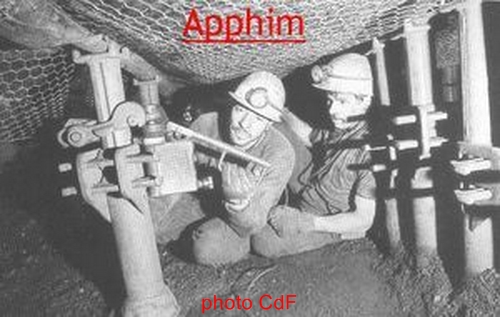

L'extenseur Barnier, du nom du fabriquant, est un appareil hydraulique permettant de serrer les étançons. C'est une presse hydraulique manuelle qui exerce une pression de 6 T. Les étançons sont des "piliers" métalliques qu'il faut bloquer une fois mis en place. Dès que l'étançon est ajusté à la taille du plafond, le mineur installe l'extenseur pour serrer l'étançon. Cet outil est apparu en même temps que les "boisages" métalliques.

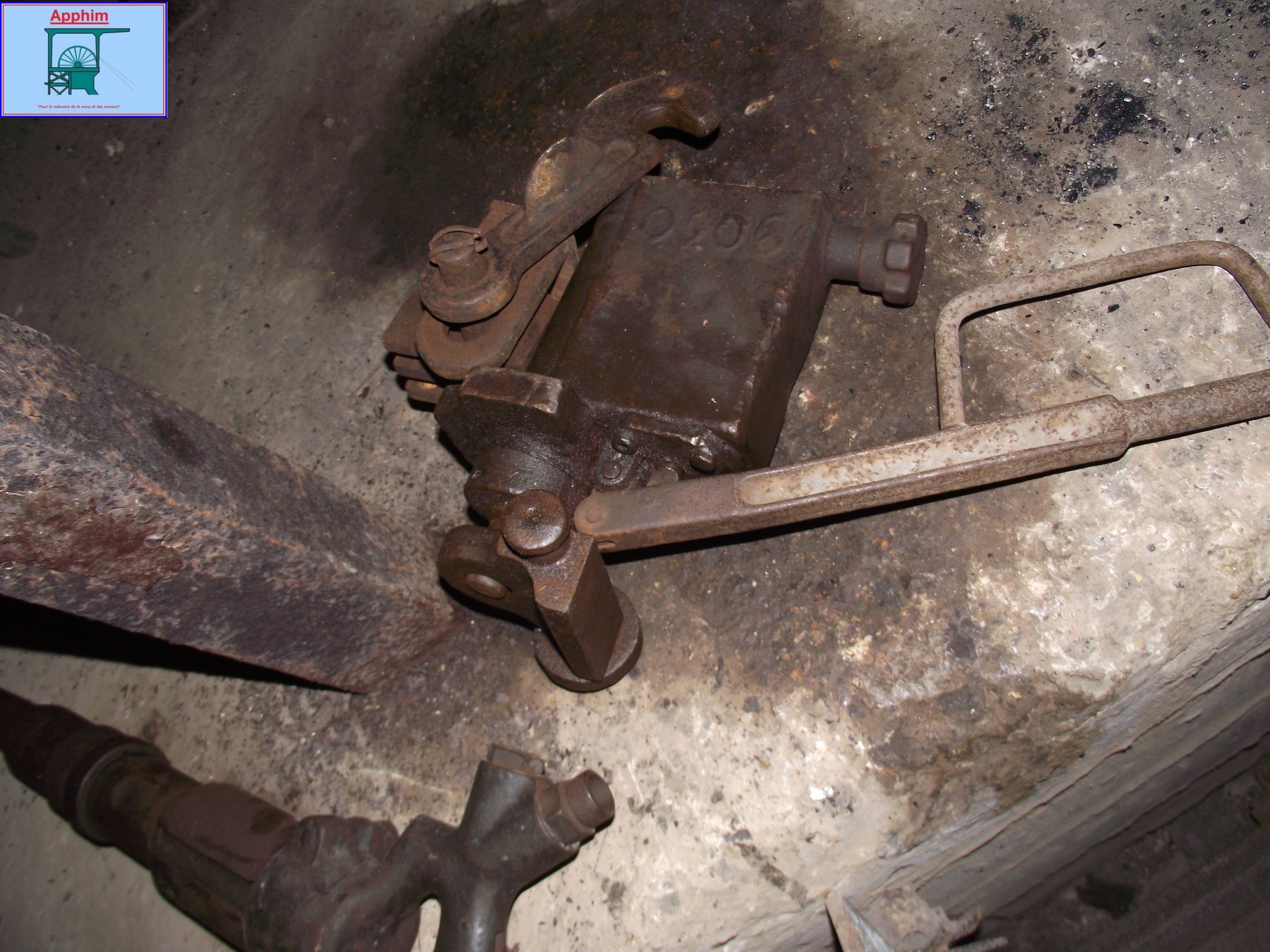

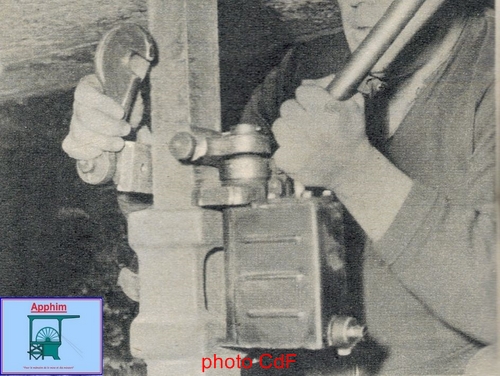

Le corps de l'extenseur est appuyé sur la serrure de l'étançon, maintenue par le rebord. La colonne entraîne le poinçon de l'étançon qui est coincé entre les deux mâchoires, en agissant sur la poignée. Un clapet est réglé pour laisser retourner l'huile dans le réservoir au delà de 6 T de serrage.

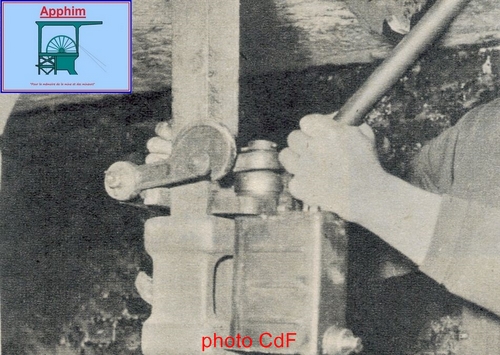

1-La colonne rentrée, le collier à mâchoires est passé autour du poinçon de l'étançon.

2-L'extenseur, appuyé sur la serrure, le collier est fermé par une biellette.

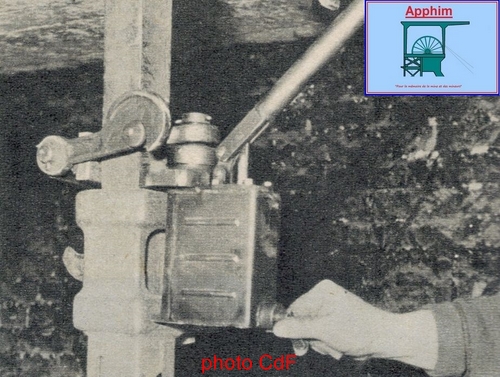

3-La vis à clapet est vissée à fond.

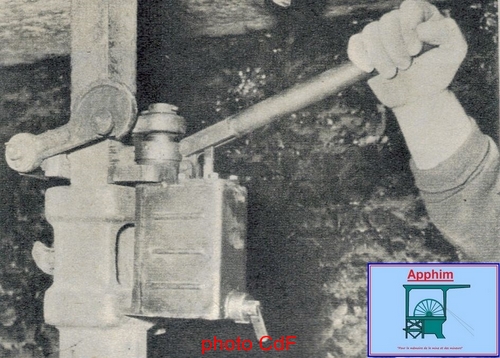

4-La pompe est manœuvrée jusqu'au fonctionnement du clapet.

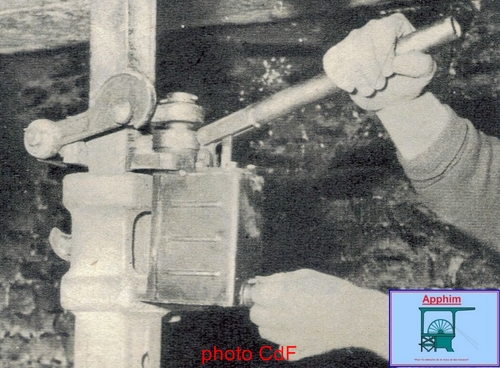

5-La vis à clapet est dévissée.

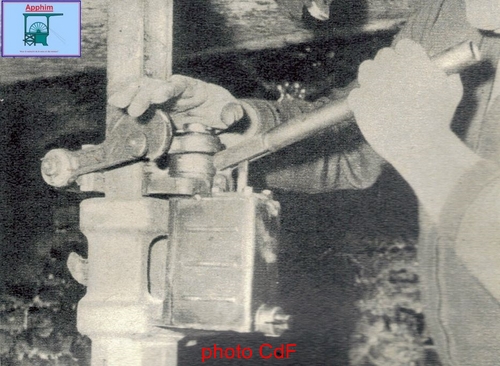

6-La colonne est rentrée, le collier enlevé ainsi que l'extenseur.

Jean-Louis HUOT pour l'APPHIM
