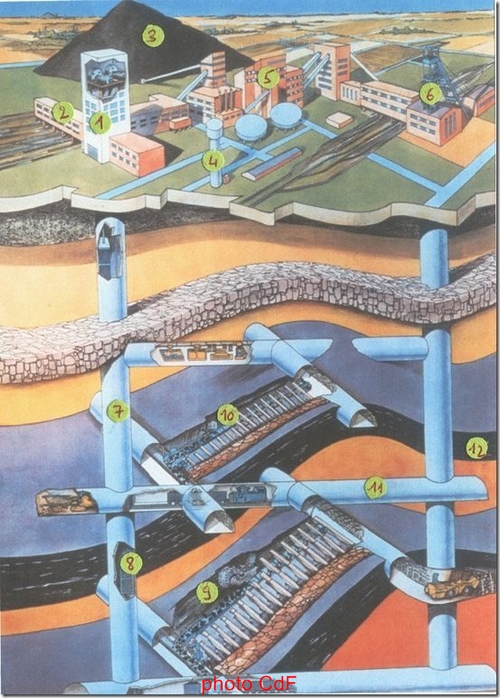

Une mine de charbon

1 Tour d’extraction et sa machine d’extraction au sommet

2 Criblage

3 Terril

4 Château d’eau

5 Usines (lavoir, usine à boulets…)

6 Chevalement de service généralement (retour d’air, service du personnel et matériel)

7 Puits

8 Cage ou skip

9 Abattage par une haveuse

10 Abattage par un rabot

11 Galeries de liaisons ou bowettes

12 Veine de charbon

cliquez sur l'image pour agrandir

Jean-Louis HUOT pour l'APPHIM
