Les types de chevalement

Le classement a été fait par Pierre Christian Guiollard dans le livre Les chevalements des houillères françaises: (ISBN 295025036X)

Les schémas sont issus de ce livre que je conseille.

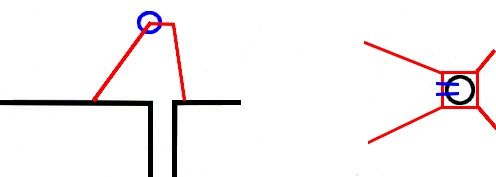

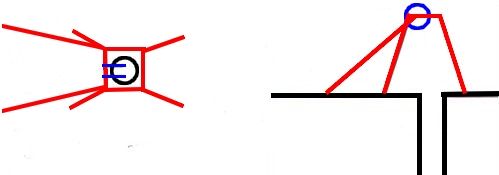

Chevalement en porte-à-faux :



Fosse 3 des Mines de Vicoigne

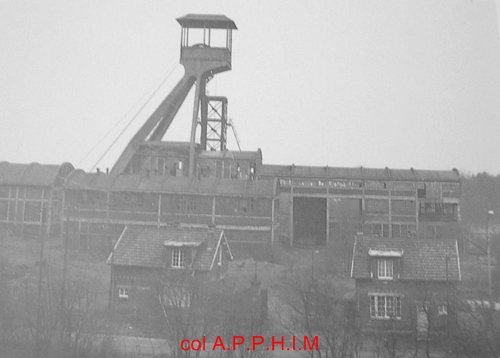

Chevalement avec avant-carré porteur :

  Fosse 11 de Lens

Chevalement à quatre montants inclinés :

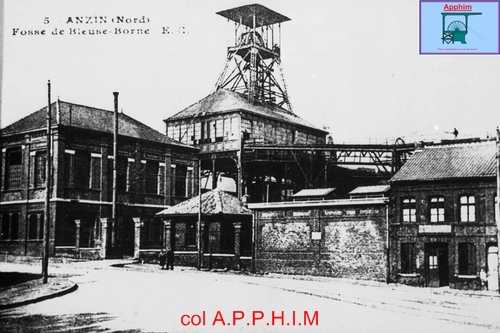

La Bleuse Borne Anzin

Chevalement portique :

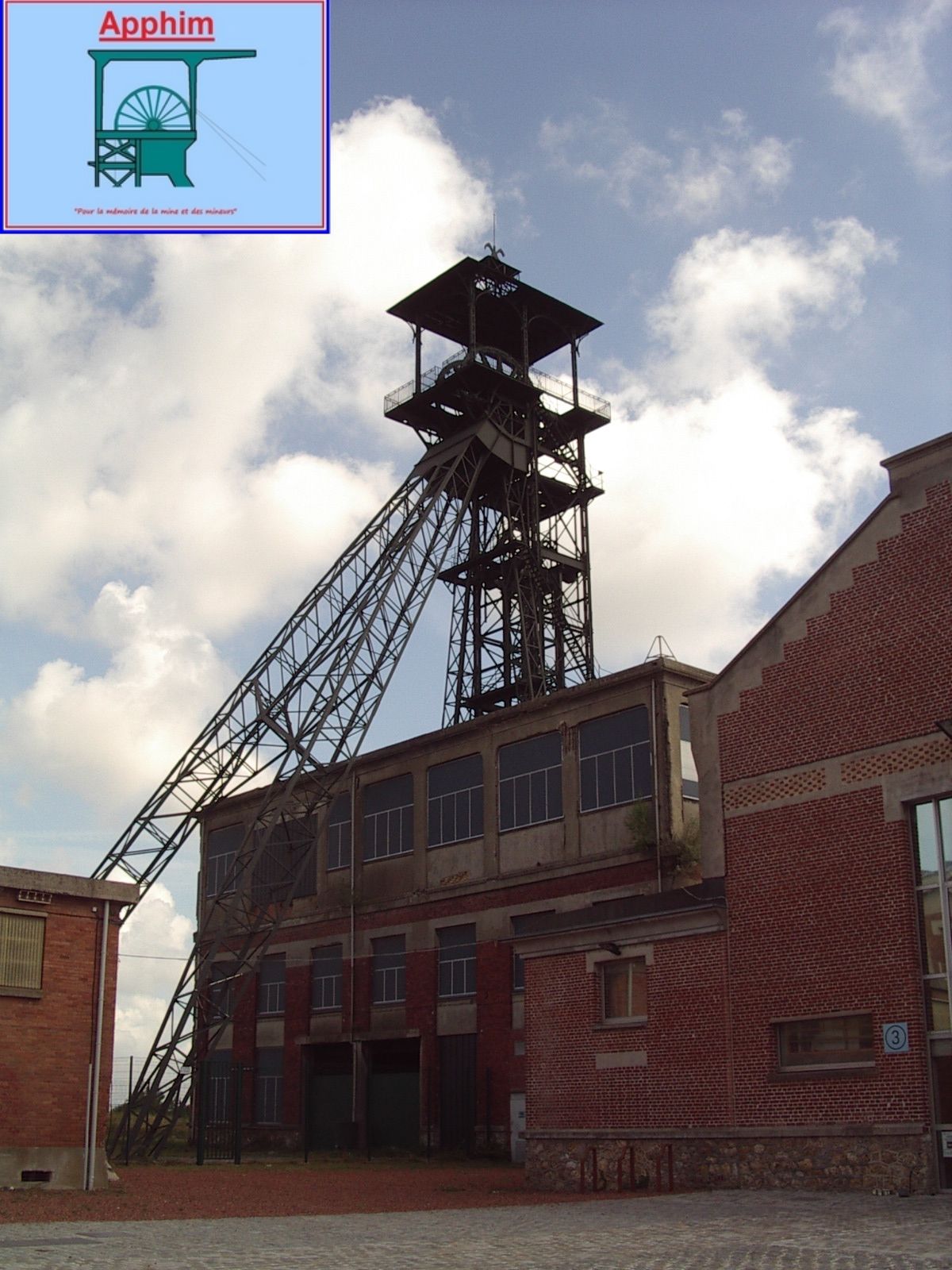

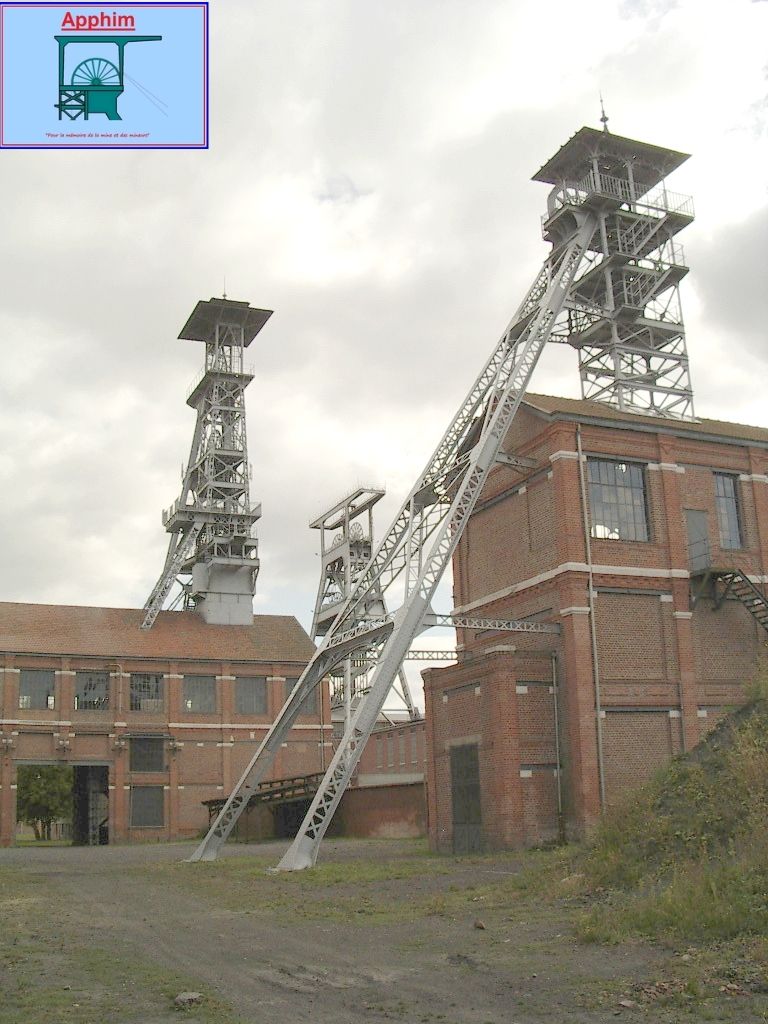

Fosse Arenberg

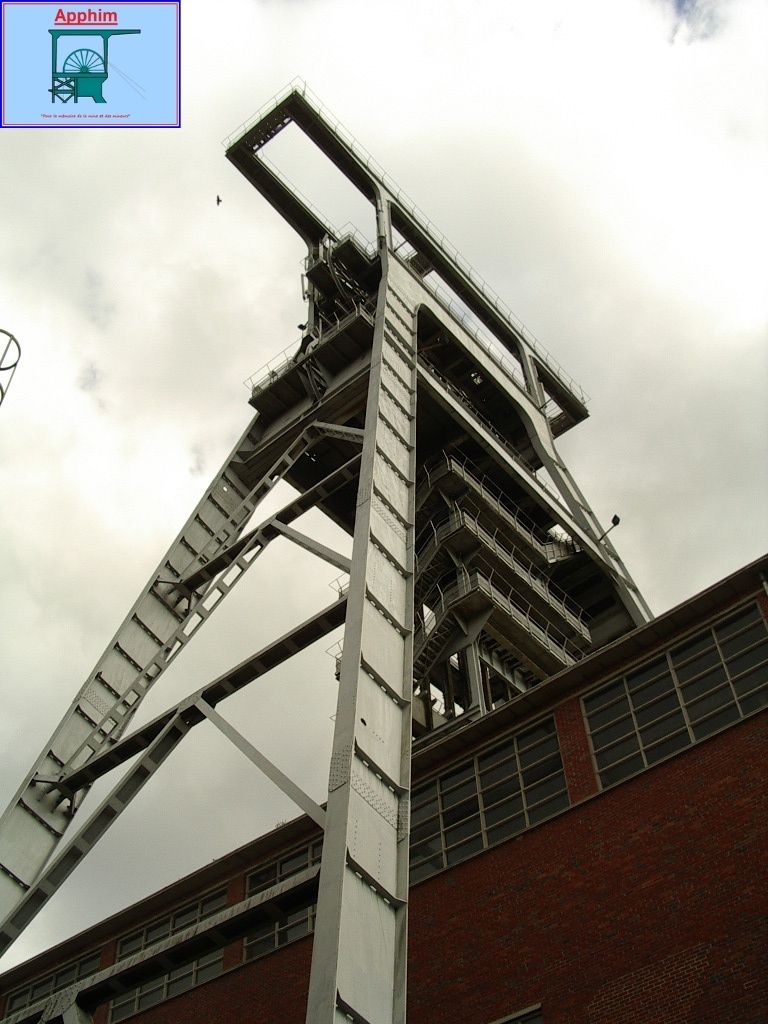

Tour d’extraction (machine au sommet) :

Fosse 19 de Lens

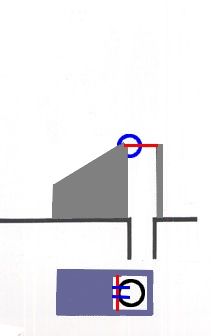

Chevalement hangar chevalement à l’intérieur :

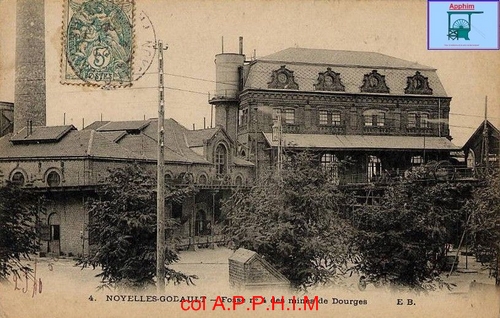

Fosse 4 de Noyelles Godault

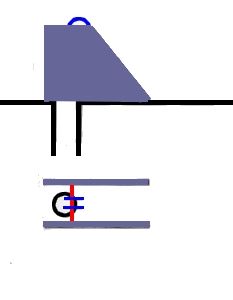

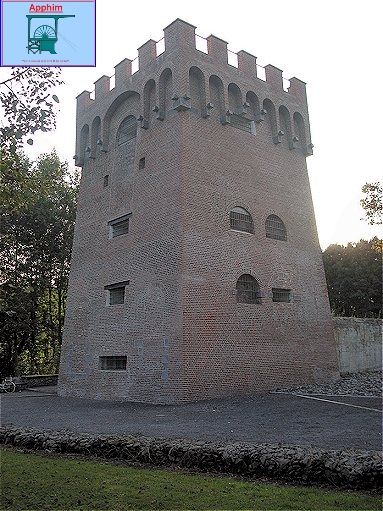

Chevalement hangar sans chevalement à l’intérieur :

Fosse du Sartreau


Chevalement à quatre montants inclinés et deux poussards :

Chevalement quatre montants dissymétriques :

Chevalement à maçonnerie renforcée :

Chevalement trapézoïdal :

Après un classement d’après leur forme, on peut ranger les chevalements d’après leurs principaux matériaux de construction:

BOIS

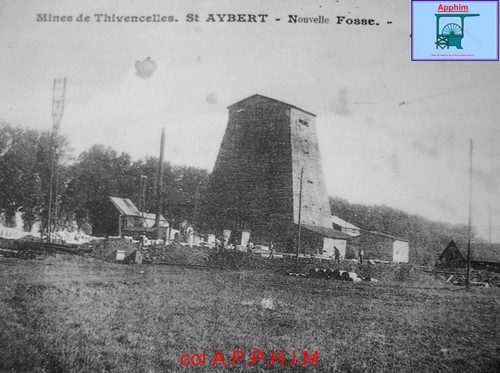

Fosse Saint Aybert

Acier

Les 3 puits d'Arenberg

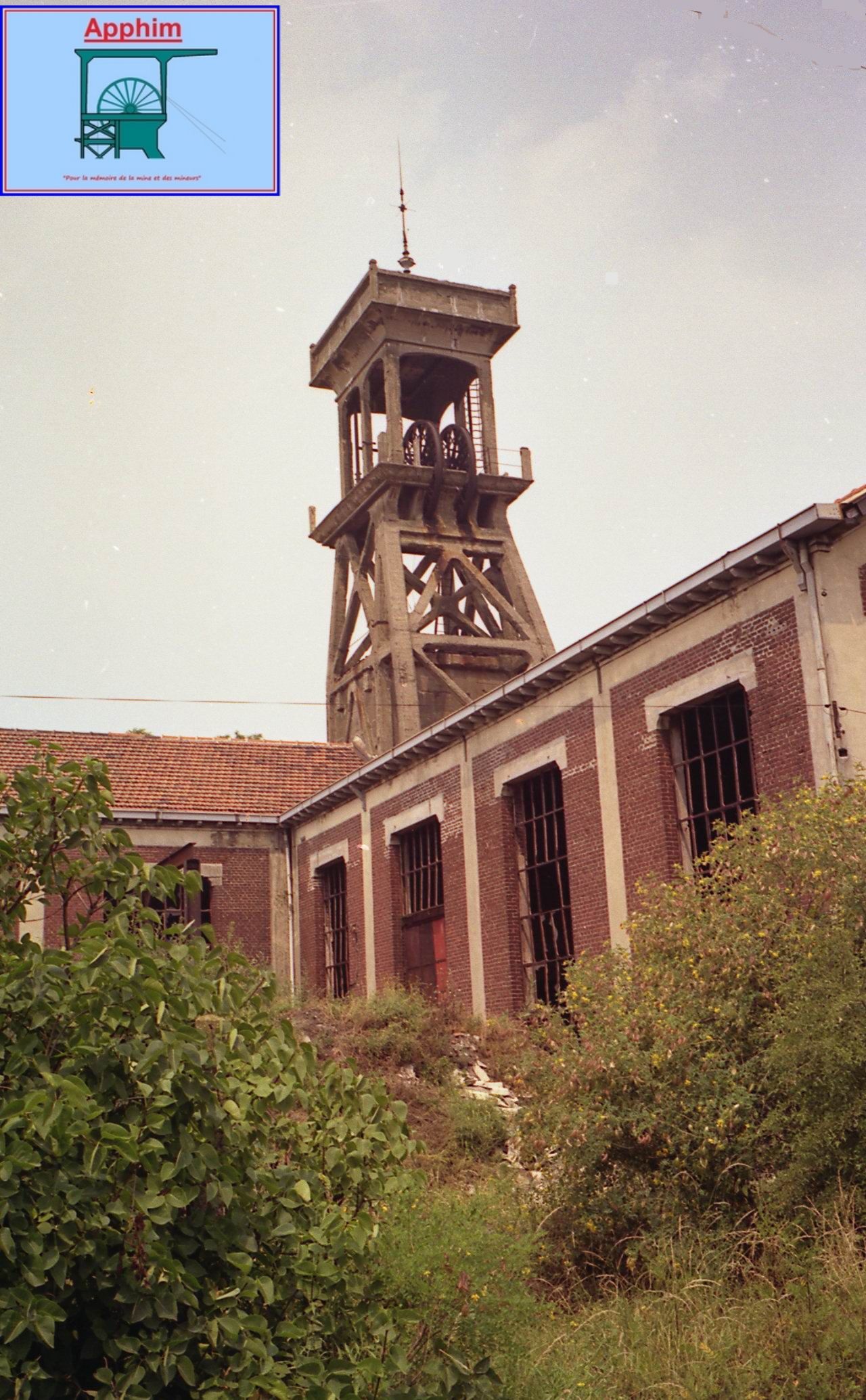

Béton

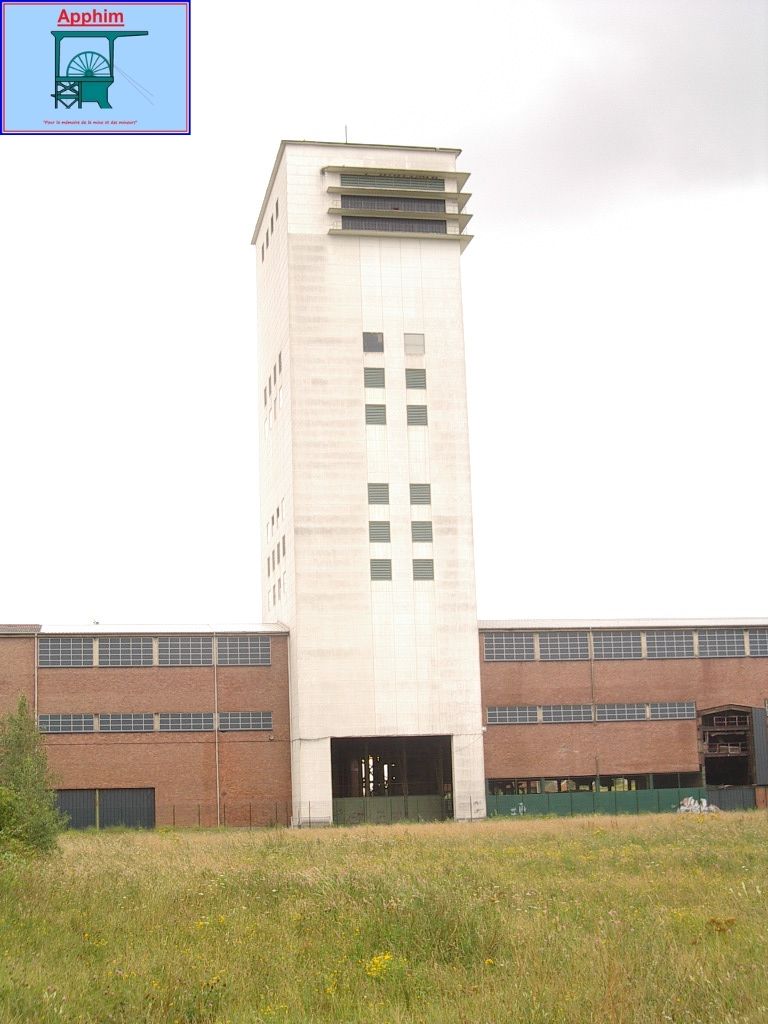

Fosse 6 Haisnes

Jean-Louis HUOT pour l'APPHIM
