Le rabot

Le rabot, généralités

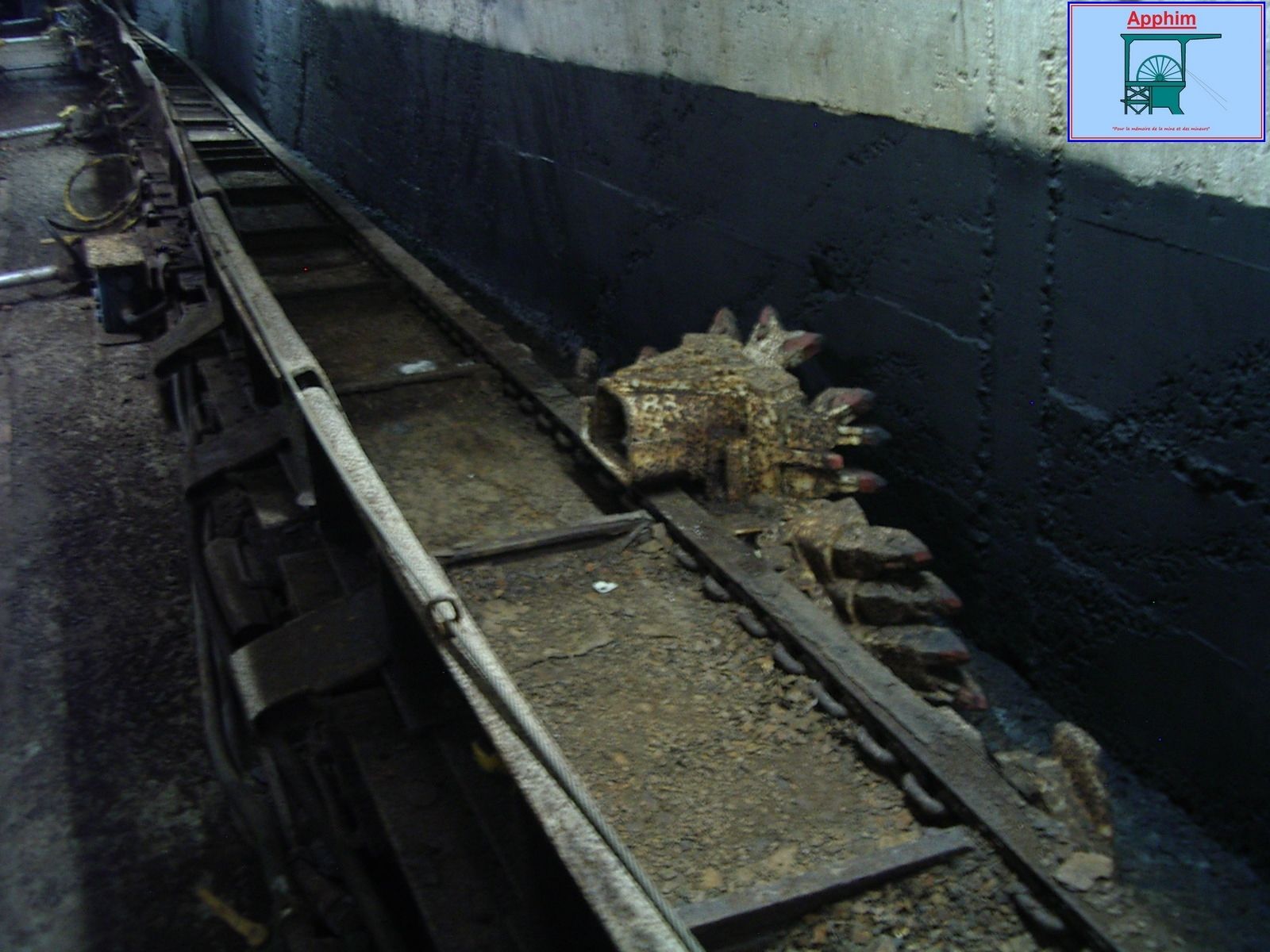

Rabot en taille

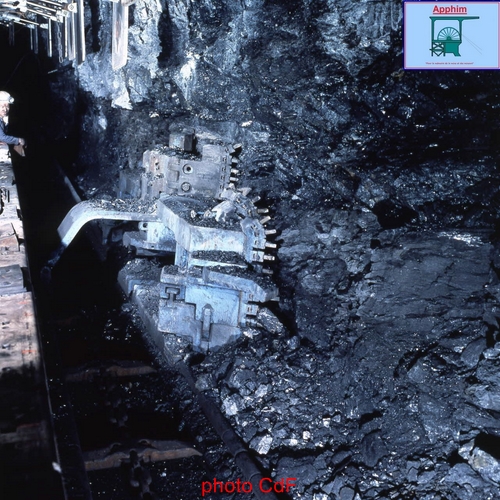

Le système du rabot est relativement simple : Le rabot est une grosse pièce métallique munie de plusieurs dents affûtées. Ce rabot est entraîné par une chaîne sans fin reliée à une poulie d'entraînement.

rabot4

A chaque allée et venue du rabot qui s'enfonce dans la veine progressivement, des blocs de charbon sont arrachés de la veine. Le rabot a subi diverses améliorations et a œuvré dans les veines difficiles du Nord-Pas de calais. Le rabot ancre était utilisé dans les veines plates et le scrapper à chaînes dans les gisements accidentés.

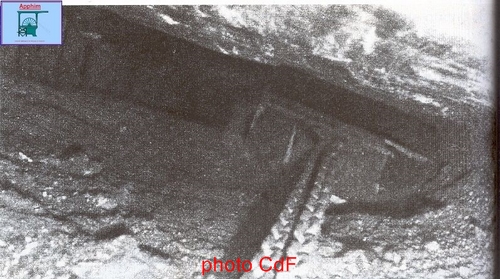

> Le rabot ancre : rabot en forme d'ancre avec une chaîne sous gaine asservie ou blindée.

rabot2

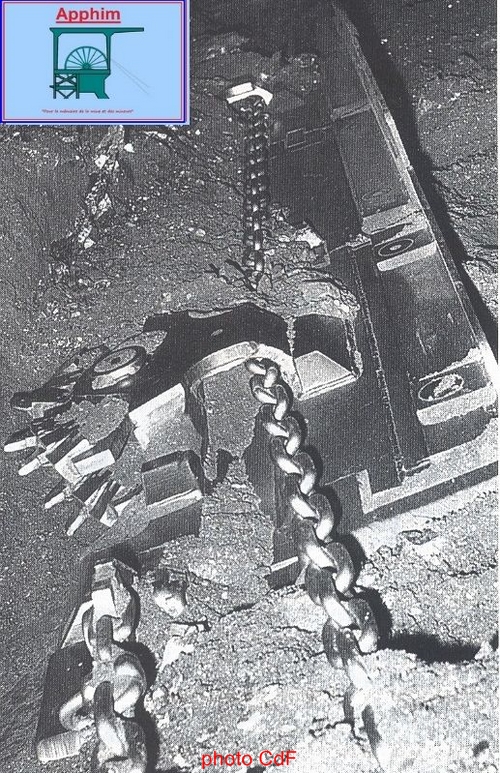

> Le rabot bélier

rabot1

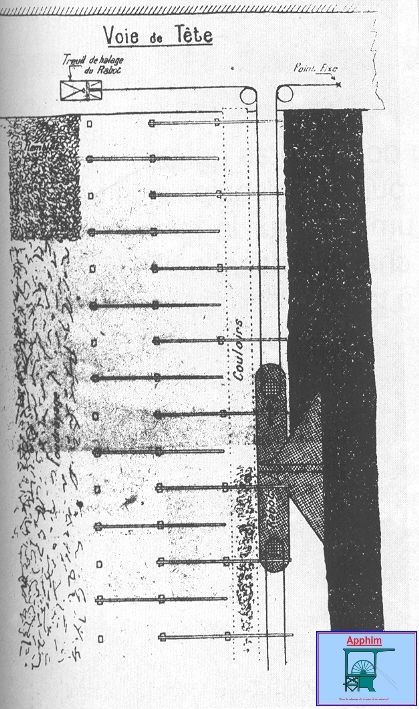

>Le scrapper-chaîne : la chaîne entraîne le rabot sur une sorte de rail

rabot3

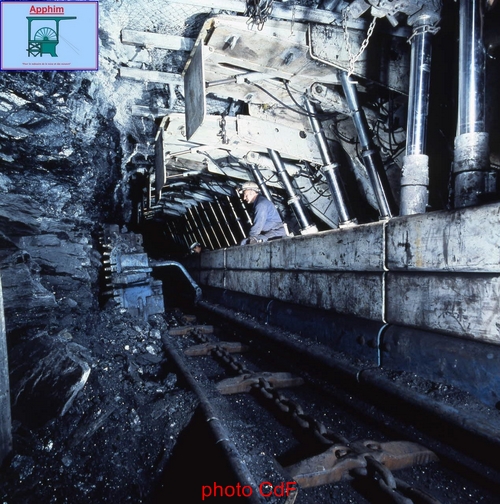

Au fur et à mesure de la taille, derrière les rabots, on retrouvait les convoyeurs blindés qui emportaient la houille directement après l'abattage. Le rabot était la plupart du temps associé à un soutènement marchant qui avançait en suivant le travail du rabot.

rabot5

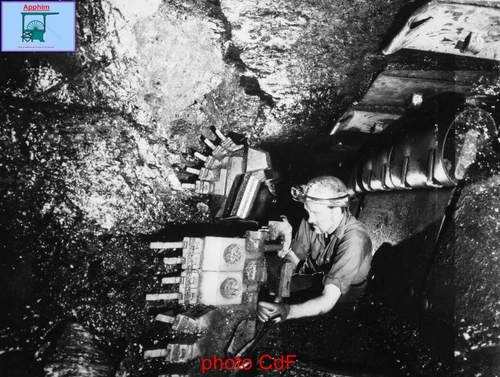

Rabot et blindé

Mine image Oignies

Jean-Louis HUOT pour l'APPHIM
