Le bâtiment d'extraction

Le bâtiment d'extraction

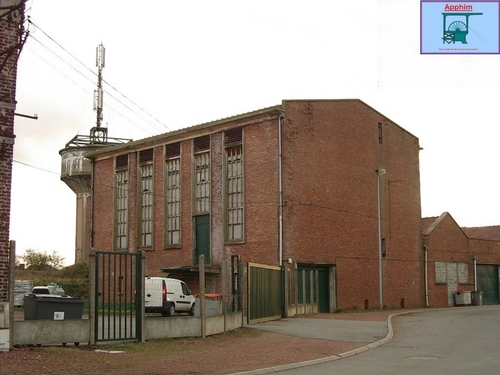

Fosse 2 de Marles

Le bâtiment d'extraction (appelé aussi salle de la machine) est la salle qui contient la machine d'extraction du puits. Il faut une pièce par machine d'extraction. Au début de l'exploitation minière, le bâtiment d'extraction ne contenait pas seulement la machine mais aussi les compresseurs, les ventilateurs et parfois la lampisterie. Les machines devenant de plus en plus imposantes, elles ont nécessité chacune leur propre salle. Par contre les Mines de Lens, Dourges et Anzin ont conservé leur lampisterie à l'intérieur même après la reconstruction en 1920.

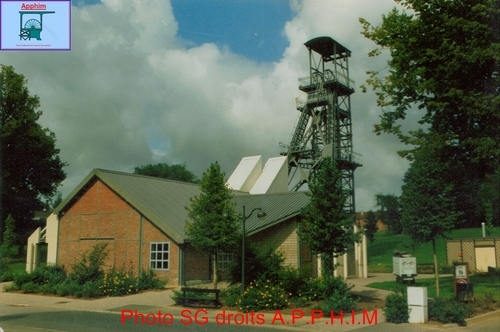

Fosse de la Clarence

Le bâtiment d'extraction se situait en alignement des molettes pour le passage du câble. Il contient la machine et ses moteurs (qui prenaient plus ou moins de place suivant le type de machine : vapeur ou électrique).

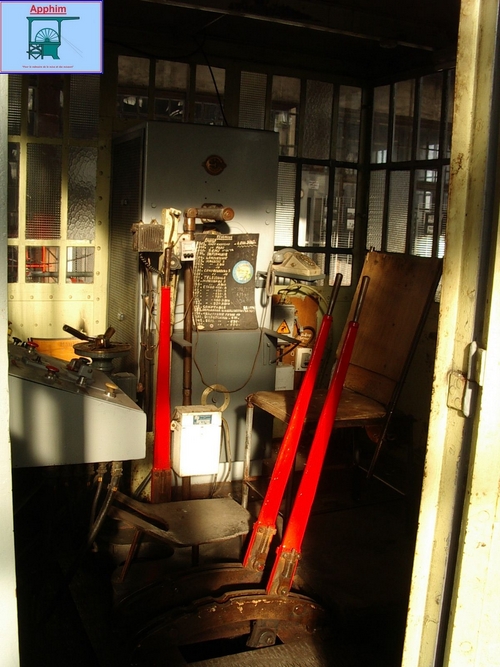

Poste de commande Fosse 2 Marles

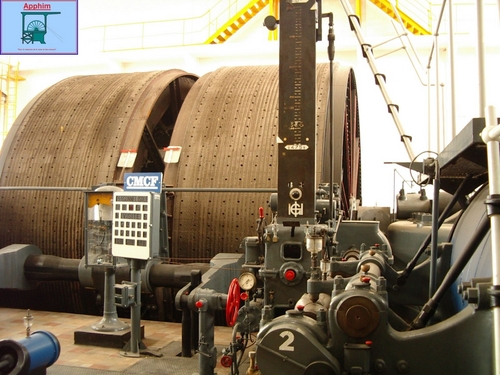

Machine d'extraction Fosse 2 Oignies

A l'intérieur du bâtiment, se trouve la cabine du machiniste contenant les commandes de la machine.

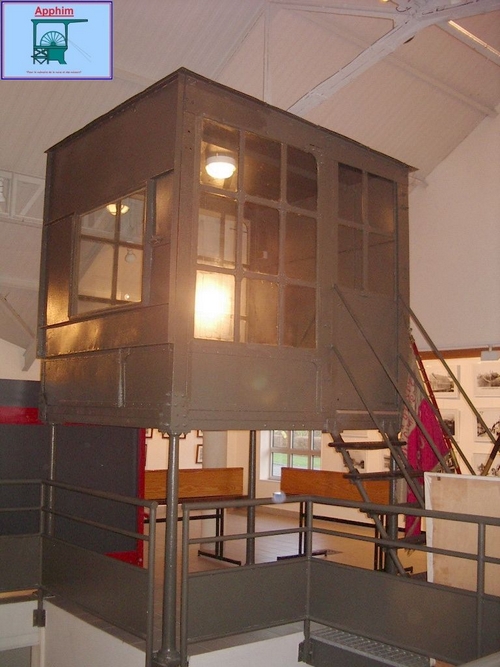

Poste de commande de la machine Fosse 9/9bis d'Oignies

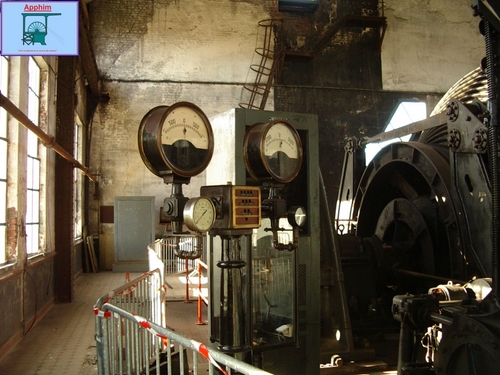

A côté de la machine, étaient disposés divers instruments : un indicateur de profondeur, une sorte de barre graduée indiquant les différents étages d'exploitation sur laquelle se déplacent des flèches symbolisant la position de la cage dans le puits, un tachygraphe dont le plus connu est le système Karlik, indiquant et enregistrant la vitesse de la cage dans le puits. Suivant les compagnies et les machines, on pouvait trouver d'autres installations dans la salle : tableaux électriques, pont roulant...

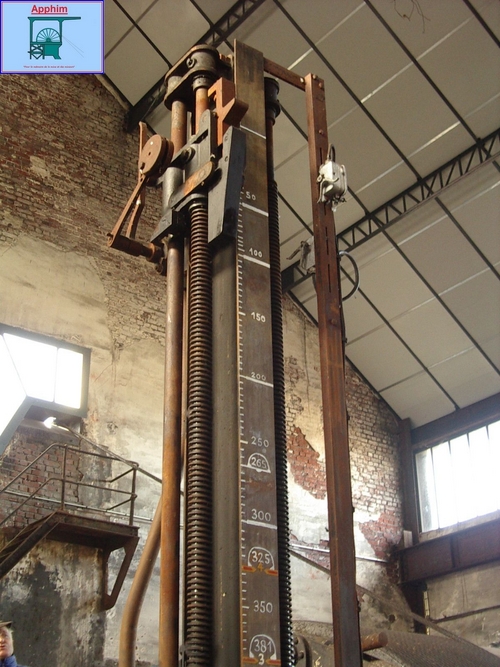

Indicateur de profondeur

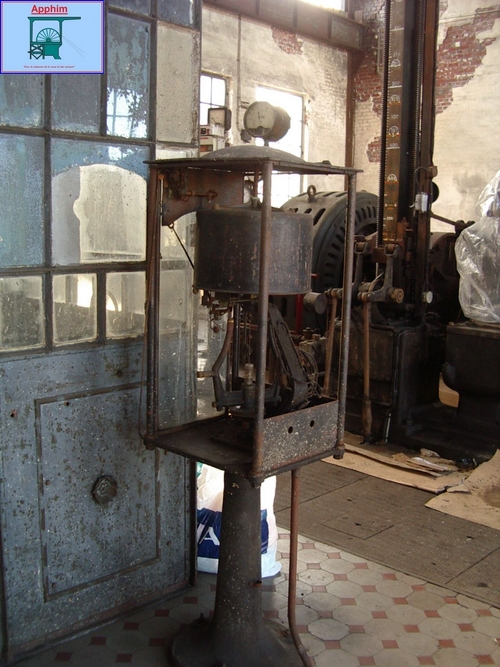

Tachygraphe


On ne peut pas toujours généraliser sur le bâtiment d'extraction. La construction de chevalements portiques (cf article sur les chevalements) a provoqué, dans la plupart des cas, la construction de deux bâtiments pour un seul chevalement. Le puits était compartimenté avec deux extractions possibles. Par la suite, avec l'arrivée des tours d'extraction en béton (c'était déjà le cas avec les chevalements de type allemand métalliques, 1 dans le Pas de Calais), le bâtiment disparaît au profit d'une salle d'extraction située au sommet du chevalement en aplomb des molettes.

Fosse 9 Oignies

Jean-Louis HUOT pour l'APPHIM
